Del cartón al panel emplomado:cómo se construye una vidriera

Una vidriera no empieza en el vidrio, empieza en el papel. Antes de que salte la primera esquirla ya están decididos el despiece, el grosor del alma del plomo y el sentido en el que se leerá la luz. Metado reúne apuntes de taller sobre ese recorrido: qué mira quien lee un cartón, por qué el corte se hace de una pasada, cuándo conviene el plomo y cuándo la cinta de cobre, y qué se pierde cuando se restaura mal un panel antiguo.

Los textos están escritos para quien trabaja o estudia el oficio y también para quien tiene una vidriera cerca y quiere entender cómo está hecha.

Materias que trata el proyecto

Lectura del cartón y despiece
Corte del vidrio y grifado del canto
Vidrio de color, plaqué y grabado
Perfil de plomo y cinta de cobre
Soldadura y masillado del panel
Grisalla y cocción en mufla
Colocación y ventilación
Restauración de vidrieras antiguas
Organización del taller

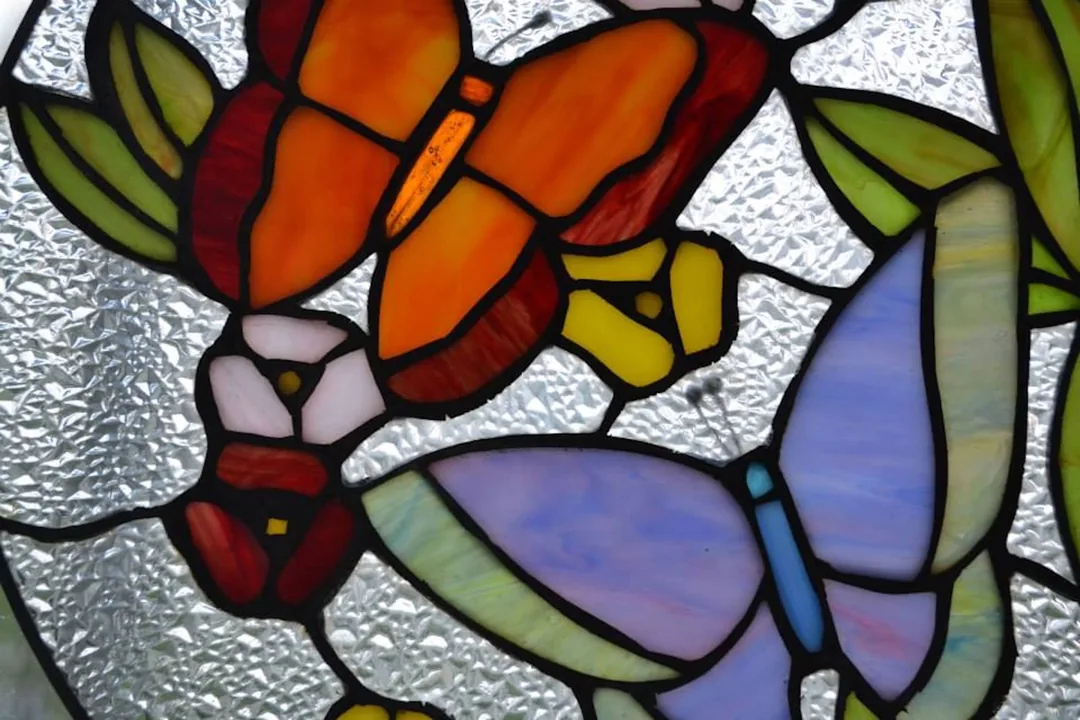

Detalle de una vidriera emplomada con piezas de vidrio de color separadas por perfiles de plomo — Panel emplomado visto a contraluz: el dibujo del plomo forma parte de la composición tanto como el color del vidrio. Imagen editorial de referencia.

Leer el cartón y despiezar el panel

El cartón es el dibujo a tamaño real de la vidriera, y en él ya está escrito casi todo el trabajo posterior. Las líneas gruesas marcan el recorrido del plomo; las finas, si las hay, indican pintura o sombreado. Quien empieza suele mirar el cartón como una ilustración, cuando en realidad es un plano de montaje: cada trazo tiene que poder recorrerse con una varilla de plomo continua, sin nudos imposibles ni piezas que dejen puntas de menos de un centímetro.

Del cartón se sacan tres documentos. El original se conserva intacto para comprobar el montaje. De él se copia la plantilla de corte, en la que las líneas se convierten en tres trazos paralelos: el borde de una pieza, el alma del plomo y el borde de la pieza vecina. La distancia entre los dos bordes es la que ocupa el alma, normalmente entre 1,5 y 2 milímetros según el perfil elegido. Recortar por el trazo equivocado es el error más caro del proceso, porque se descubre cuando ya está todo cortado y el panel no cierra.

El tercer documento es el mapa de colores y numeración. Cada pieza recibe un número y una referencia de vidrio; sin esa numeración, un despiece de doscientas piezas se vuelve ingobernable en cuanto se mueve la mesa.

Comprobar que la medida del cartón incluye el plomo perimetral y el juego de colocación en el marco.
Evitar ángulos muy cerrados: por debajo de unos treinta grados la punta de vidrio se rompe al grifarla.
Marcar en el cartón el sentido de la veta o del estirado en los vidrios que lo tengan.
Numerar todas las piezas antes de recortar plantillas, nunca después.
Guardar el cartón original enrollado, no doblado, hasta que el panel esté masillado.

Cortar el vidrio y grifar la arista

Cortar vidrio plano consiste en rayar la superficie con una ruedecilla de acero o de carburo y provocar después una fractura controlada que siga esa raya. La incisión debe hacerse en una sola pasada, con presión constante y sin levantar la herramienta a mitad de recorrido: si se repasa la misma línea, la rueda salta sobre el surco anterior, se desafila y el vidrio rompe torcido. El sonido es una buena guía; un corte limpio suena a rasgadura continua, no a chirrido.

Después llega el separado. En rectas basta apoyar el vidrio sobre el borde de la mesa o sobre la propia herramienta y aplicar una torsión seca hacia abajo a ambos lados de la raya. En curvas cerradas se trabaja por aproximaciones: primero cortes de descarga desde el borde hacia la curva, luego retirada de las lengüetas una a una. Intentar arrancar de golpe una media luna profunda casi siempre arrastra la fractura fuera de la línea.

El grifado, o sea el mordido del canto con alicates de boca ancha, sirve para acercar la pieza al perfil de la plantilla y para eliminar los picos que impedirían asentar el plomo. Se muerde poco, en mordiscos cortos y paralelos al borde, avanzando siempre en la misma dirección. Cuando la pieza queda a medio milímetro del trazo, se termina con la muela de banda diamantada refrigerada por agua.

Comprobaciones antes de dar una pieza por buena

La pieza apoya sobre el cartón sin sobresalir de su línea ni dejar hueco visible.
El canto no tiene conchas ni astillas que puedan crecer al soldar.
Las esquinas están ligeramente rebajadas para que entren en el ángulo del plomo.
La cara del vidrio no ha quedado rayada por arrastre sobre restos de corte.
Los recortes aprovechables se han apartado y clasificado por color antes de barrer la mesa.

Vidrio de color, plaqué y grabado al ácido

El color del vidrio se obtiene añadiendo óxidos metálicos a la masa fundida. El cobalto da azules profundos, el cobre da verdes y turquesas, el hierro los ámbares y verdes botella, el manganeso los morados. Los rojos y algunos rosas se obtienen con oro o con selenio y son mucho más costosos, lo que explica por qué en las vidrieras históricas los rojos aparecen a menudo en piezas pequeñas y muy repartidas.

Precisamente porque el rojo de cobre teñido en masa resulta casi opaco en espesores normales, se desarrolló el vidrio plaqué: una lámina base incolora o de color claro sobre la que se aplica, todavía en caliente, una capa finísima de color. El resultado es una placa de dos estratos con un lado tintado de unas décimas de milímetro.

Ese doble estrato permite el grabado. Al rebajar la capa superficial se descubre el vidrio base y se obtienen dos colores dentro de una misma pieza, sin ninguna línea de plomo que los separe. Tradicionalmente el rebaje se hacía con ácido fluorhídrico protegiendo con reservas las zonas que debían mantenerse; hoy en muchos talleres se sustituye por chorro de arena o abrasivo en cabina, que ofrece un control parecido sin manipular un ácido especialmente peligroso. Sea cual sea el método, el trabajo exige extracción, protección respiratoria y un espacio separado del resto del taller.

Junto a estos vidrios conviven los soplados a boca, con sus burbujas y estrías, los laminados industriales de superficie regular, los opalinas semiopacos y los texturados. Elegir entre ellos no es solo una cuestión de tono: un vidrio muy movido dispersa la luz y difumina lo que hay detrás, mientras que uno liso deja leer el paisaje exterior y cambia por completo el comportamiento del panel a lo largo del día.

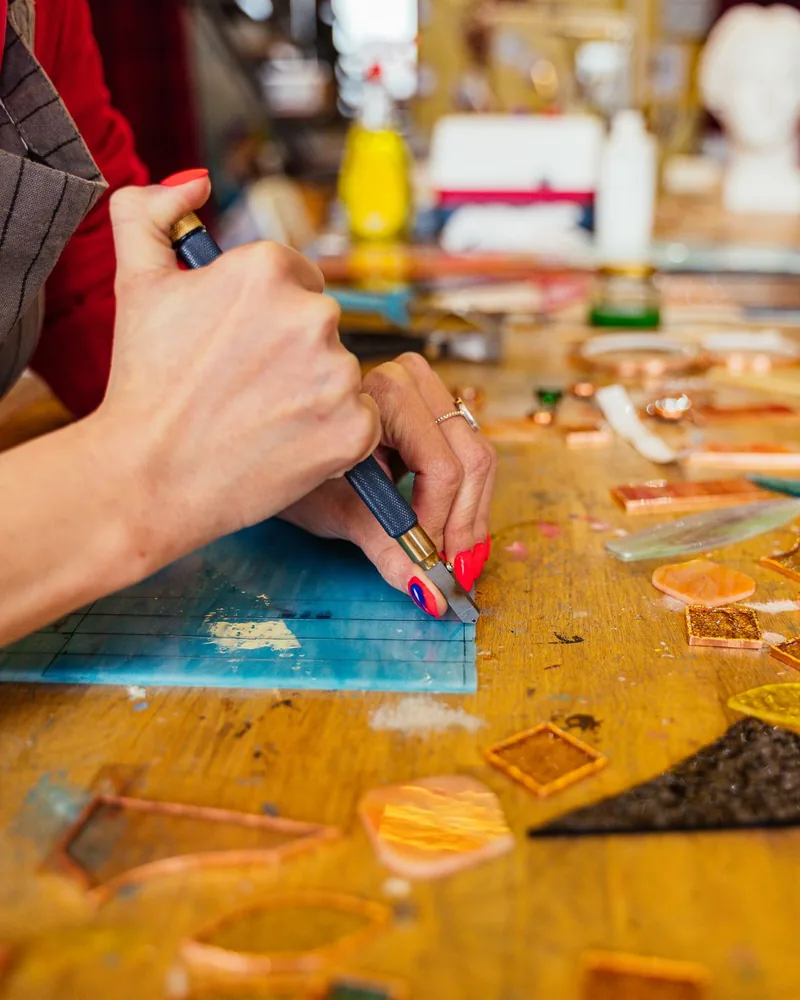

Manos cortando y ajustando una pieza de vidrio de color sobre una mesa de taller de vidriera — Ajuste de una pieza sobre la mesa de montaje. La postura y la sujeción determinan la limpieza del corte tanto como la herramienta. Imagen editorial de referencia.

Perfil de plomo y técnica de la cinta de cobre

El emplomado tradicional monta las piezas dentro de varillas de plomo en forma de H, llamadas calmes o perfiles. El alma central separa dos piezas vecinas y las alas las sujetan por ambas caras. Los perfiles se estiran antes de usarlos para enderezar la varilla y endurecerla ligeramente; sin ese estirado el plomo se comporta como una goma y el panel nunca queda a escuadra.

El montaje avanza desde una esquina hacia fuera, sobre el cartón clavado a la mesa y con dos listones que forman el ángulo de partida. Cada pieza entra en su plomo, se sujeta con puntas de acero contra un resto de madera y se pasa a la siguiente. El orden importa: cuando se deja para el final una pieza rodeada por todas partes, casi siempre hay que rehacer medio panel para poder introducirla.

La técnica de la cinta de cobre sigue otra lógica. El canto de cada pieza se envuelve con una cinta adhesiva de cobre que se bruñe contra el vidrio, y las piezas se unen entre sí por un cordón de estaño aplicado sobre ese cobre. Permite piezas muy pequeñas, curvas apretadas y volúmenes tridimensionales, pero da un conjunto más rígido y menos tolerante a los movimientos que un panel emplomado de gran formato.

Cuándo se elige cada sistema

Paneles arquitectónicos grandes y piezas de tamaño medio: perfil de plomo.
Despieces menudos, filigranas y objetos con volumen: cinta de cobre.
Reposición parcial en una vidriera histórica emplomada: plomo, por coherencia con el original.
Ambos sistemas admiten refuerzos, pero se resuelven de forma distinta y conviene decidirlos en el cartón.

Soldadura de los nudos y masillado

Terminado el montaje, cada cruce de plomos se suelda por las dos caras. Se limpia el punto con un cepillo de púa o con lana de acero fina, se aplica una gota de decapante y se lleva el estaño con la punta del soldador ya caliente. Un nudo bien resuelto es una pastilla ligeramente abombada, sin picos ni cráteres, que no ha llegado a fundir el ala del plomo. Si el soldador se demora, el plomo se hunde y aparece un agujero que obliga a injertar un trozo nuevo.

El masillado es lo que convierte un conjunto de piezas sueltas en un panel rígido y estanco. Se introduce una masilla espesa bajo las alas del plomo con un cepillo duro, frotando en círculos por toda la superficie hasta que rebose por los bordes. Después se retira el exceso con una punta de madera siguiendo el contorno de cada plomo, se espolvorea blanco de España o serrín fino y se cepilla de nuevo para absorber el aceite y abrillantar el plomo.

El panel debe secar en plano y en horizontal durante varios días antes de moverse. La rigidez final no la da el plomo, la da la masilla ya fraguada trabajando junto al vidrio.

Limpieza de los nudos y aplicación de decapante por la primera cara.
Soldadura de todos los cruces, incluidos los del perímetro.
Giro del panel con dos personas o con tablero auxiliar y repetición por la segunda cara.
Colocación de los refuerzos previstos y soldadura a los nudos correspondientes.
Masillado por ambas caras, retirada del exceso y pulido con absorbente.
Secado en horizontal antes de manipular o transportar.

Grisalla: pintar el vidrio y cocerlo

La grisalla es una mezcla de óxidos metálicos molidos y fundente vítreo que, aplicada sobre el vidrio y cocida, queda fundida con él. No es una pintura superficial: al alcanzar la temperatura de reblandecimiento, el fundente se une a la superficie del soporte y el trazo pasa a formar parte del vidrio. Por eso una grisalla bien cocida sobrevive siglos y una mal cocida se desprende en escamas.

El polvo se muele con agua o con un medio graso sobre una placa de vidrio deslustrado, con moleta, hasta obtener una pasta homogénea. Se trabaja en dos tiempos: primero las líneas de contorno con pincel fino, después las aguadas o veladuras que se rebajan con pinceles de púas, plumas o el canto de la mano para abrir las luces. El dibujo se construye tanto añadiendo como quitando.

La cocción se hace en mufla eléctrica sobre un lecho de yeso o de arcilla en polvo, con subida lenta, una meseta corta en torno a los 600–630 °C según la grisalla y el vidrio, y un enfriamiento todavía más lento. Las prisas en cualquiera de las dos rampas provocan tensiones y roturas. Con amarillo de plata la lógica cambia, porque no se funde sobre la superficie sino que penetra por intercambio iónico y colorea el propio vidrio; se aplica por el reverso y su resultado solo se ve tras el lavado posterior a la cocción.

El vidrio debe estar desengrasado; una huella impide que la grisalla agarre.
Conviene cocer siempre una prueba con el mismo vidrio y la misma mezcla antes del panel definitivo.
Las piezas no deben tocarse entre sí dentro de la mufla.
El amarillo de plata se cuece por separado del resto siempre que sea posible.
Cada cocción se anota: vidrio, mezcla, rampa, temperatura y resultado.

Colocación del panel y ventilación del hueco

Un panel de vidriera no se instala nunca a presión. Se aloja en una galce o rebaje con holgura suficiente para que pueda dilatar y para absorber los movimientos del muro o de la carpintería, y se asegura con junquillos, varillas pasantes o barras de refuerzo empotradas. Los paneles anchos necesitan barras horizontales atadas al plomo con alambre de cobre: sin ellas, el propio peso deforma el panel en pocos años y aparece el abombado característico.

La ventilación es el punto que más problemas evita a largo plazo. Cuando se coloca un acristalamiento de protección por el exterior, el hueco entre este y la vidriera debe poder respirar; si queda cerrado, la humedad condensa contra el vidrio antiguo y acelera la corrosión y la pérdida de grisalla. Las soluciones habituales dejan aberturas en la parte inferior y superior del marco de protección, o ventilan hacia el interior del edificio en función del clima y del uso de la sala. En zonas de la península con veranos secos y noches frescas el criterio no es el mismo que en la costa atlántica, y la decisión se toma midiendo, no por costumbre.

Puntos que se revisan en obra

Profundidad y limpieza del galce antes de presentar el panel.
Aplomado y escuadra del hueco: pocos huecos antiguos son regulares.
Posición de las barras de refuerzo respecto al dibujo, para que no partan una figura.
Sellado perimetral compatible con el plomo y desmontable en el futuro.
Aberturas de ventilación libres y protegidas frente a insectos y suciedad.

Restaurar vidrieras antiguas sin borrar su historia

Restaurar es, ante todo, documentar. Antes de tocar nada se levanta un plano del panel, se fotografía por las dos caras a contraluz y con luz rasante, se numeran las piezas y se registran roturas, faltas, plomos de reparación y añadidos de campañas anteriores. Ese material es lo único que permitirá, dentro de cincuenta años, distinguir lo original de lo intervenido.

Las patologías más frecuentes son la corrosión del vidrio, con esa costra de picaduras que oscurece la superficie, la pérdida de grisalla por lavados agresivos o por mala cocción original, la fatiga del plomo, que pierde elasticidad y se agrieta en los nudos, y las roturas antiguas resueltas con plomos de emergencia que atraviesan el dibujo.

Los criterios de intervención hoy aceptados son la mínima intervención, la reversibilidad de todo lo añadido, la distinción entre original y reposición y la compatibilidad de materiales. Una rotura limpia puede pegarse con resina de índice de refracción adecuado en lugar de introducir un plomo nuevo; una pieza perdida se repone con vidrio de tono compatible, no necesariamente idéntico, y se deja constancia en el informe. Reemplazar plomos completos es a veces inevitable, pero deja de ser conservación y pasa a ser sustitución, y por eso se decide con cuidado.

Documentación gráfica completa antes, durante y después de la intervención.
Limpieza siempre por el método menos agresivo que resulte eficaz.
Conservación de los plomos históricos que aún cumplan su función.
Marcado discreto de las piezas repuestas para su identificación futura.
Informe final con materiales, técnicas y decisiones, entregado junto al panel.

Cómo se organiza un taller de vidriera

Un taller de vidriera se organiza alrededor de dos superficies muy distintas. La mesa de corte y montaje debe ser perfectamente plana, resistente a las puntas de acero y estar a una altura que permita trabajar de pie sin cargar la espalda; muchos talleres la forran con tablero de fibra sacrificable que se cambia cada cierto tiempo. La mesa de luz, en cambio, sirve para comprobar el color y el dibujo antes de montar, y su iluminación debe ser lo más neutra posible, porque una fuente cálida engaña sobre los verdes y los grises.

El resto del espacio se ordena por operaciones que no deben mezclarse: el corte genera esquirlas, la muela genera lodo de vidrio y agua, la soldadura genera humos de decapante y el masillado ensucia todo lo que toca. Separar esas zonas ahorra más tiempo que cualquier herramienta cara.

Condiciones básicas del espacio

Extracción localizada sobre el puesto de soldadura y ventilación general del local.
Gafas de protección en corte y grifado, guantes en manipulación de piezas grandes.
Suelo continuo y fácil de barrer, sin juntas donde se acumulen esquirlas.
Almacenaje del vidrio en vertical, por colores y calibres, con separadores.
Contenedores diferenciados para restos de vidrio, plomo y residuos de decapante.
Lavamanos accesible y hábito de lavarse antes de comer o beber en el taller.
Instalación eléctrica adecuada para la mufla y espacio libre alrededor del horno.

El plomo y sus compuestos exigen higiene estricta: no comer en la zona de trabajo, no barrer en seco el polvo de plomo y mantener la ropa de taller separada de la de calle. Son costumbres sencillas que definen un taller bien llevado.
